弊社で製作しているプローブカードで丸型の基板の製品があります。
その中で比較的少数ピン向けのプローブカードを紹介します。

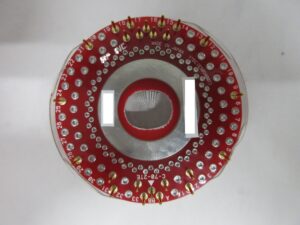

◎2インチ丸型基板プローブカード









φ2インチ基板の小型のプローブカードです。
基板上の必要な個所にポゴピンが立ちます。
ch数は70です。
針材質とピン数によりますが、例えば10pin以内、ReW針で20,000円程度～になります。

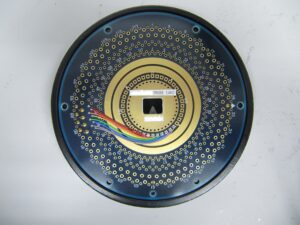

◎4062テスター用プローブカード













φ4インチ基板のプローブカードです。
こちらも基板上の必要個所にポゴピンが立ちます。
Ch数は120です。HP（現キーサイト・テクノロジー）の4062テスターの対応品です。
針材質とピン数によりますが、例えば10pin以内、ReW針で35,000円程度～になります。

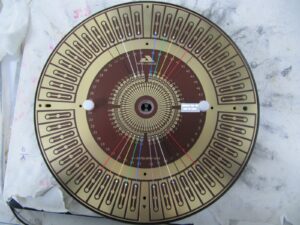

◎4070テスターシリーズ用プローブカード

















φ8インチ基板のプローブカードです。
Ch数は48です。キーサイト・テクノロジーの4070/4080テスターの対応品です。
針材質とピン数によりますが、例えば10pin以内、ReW針で85,000円程度～（常温用）になります。
低高温（-55～200℃）仕様もあります。



なお、これらのカードにつきましては仕様をいただけましたら、他社製品の修理も可能です。

価格、納期など詳細はこちらからお問合せ下さい。
